Besoin d’un plan clair pour connecter vos panneaux 12 V ou 24 V sans rien oublier ? 👉 Téléchargez gratuitement le PDF pas-à-pas ci-dessous et suivez chaque branchement en moins de 30 minutes, même sans expérience préalable.
Schéma d’installation panneau solaire 12 V / 24 V : PDF pas-à-pas à télécharger
Le document regroupe un diagramme haute résolution, les sections de câble recommandées et le calibrage des fusibles. Il s’appuie sur la norme actuelle Solaire Direct pour garantir la compatibilité réseau off-grid et l’autoconsommation ; un QR Code dirige vers des vidéos pratiques.
- 📥 PDF interactif (liens cliquables vers chaque tutoriel)
- 🔧 Repères couleur ➡️ réduit le risque d’erreur de polarité
- 💡 Astuces « gain de rendement » issues de PV France
- 📊 Tableaux de dimensionnement 12 V vs 24 V
- 🛠️ Check-list hebdo pour l’entretien (version 2025)
| Contenu du PDF 📄 | Utilité ✅ | Temps estimé ⏱️ |
|---|---|---|
| Schéma global 🖇️ | Visualiser chaque câble | 2 min |
| Tableau calibres 🔌 | Choisir fusibles & section | 5 min |
| Guide mise à la terre 🛡️ | Éviter tout arc électrique | 3 min |
| Conseils rendement ☀️ | +8 % de production | 4 min |
Étapes rapides pour exploiter le PDF
Une fois le fichier enregistré :
- 🔍 Vérifier la tension cible (12 V pour vanlife, 24 V pour habitat fixe).
- 📐 Reporter les longueurs exactes dans la grille « câblage ».
- ⚡ Coller les étiquettes fournies afin d’identifier + et –.
- 🔄 Scanner les QR Codes pour les vidéos « Green Power » associées.
- ✅ Contrôler la mise sous tension avec un multimètre.

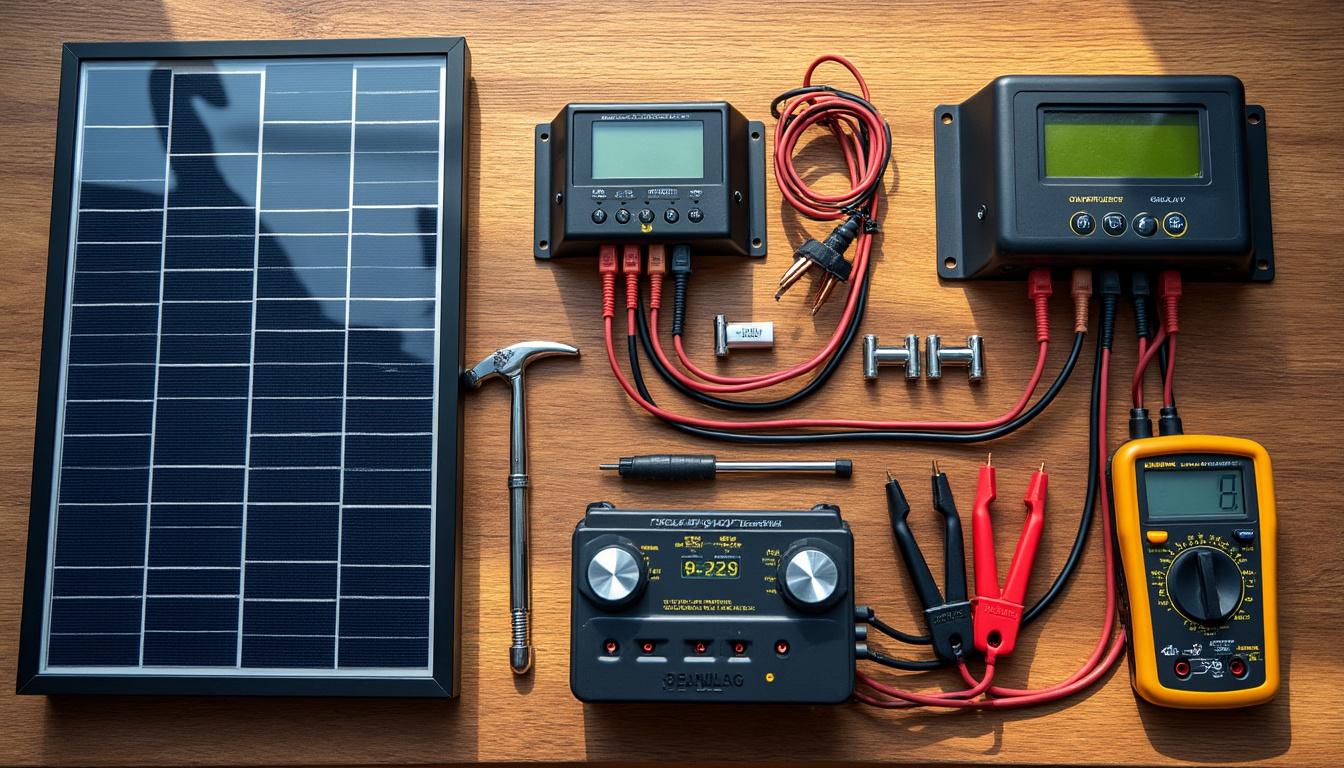

Choisir le matériel adapté à une configuration 12 V ou 24 V
Le rendement dépend d’abord des composants. L’atelier Planète Solaire a comparé plus de 40 marques pour livrer une short-list fiable en 2025.
- 🌞 Panneaux monocristallins : 22 % de rendement, label Soleil Énergie
- 🔋 Batteries LiFePO₄ : 3 000 cycles, voir notre guide complet batterie LiFePO₄
- 🌐 Régulateur MPPT : efficacité 98 %
- 🔄 Convertisseur pur sinus : protège les appareils sensibles
- 🖇️ Câble solaire 4-6 mm² : gaines anti-UV EcoSolaire
| Composant ⚙️ | 12 V 🚐 | 24 V 🏠 | Référence recommandée |
|---|---|---|---|
| Panneau | 120 W | 2 × 200 W | Solaris Max 120/200 |
| Contrôleur | 20 A | 40 A | MPPT Tracer-BN |
| Fusible principal | 30 A | 50 A | PhotoVolt Safe |
| Batterie | 100 Ah | 2 × 100 Ah série | Installez Solaire PowerRack |
Cas d’usage illustré : van aménagé de Léa 🚐
Léa, graphiste nomade, a combiné un module 175 W Soleil Énergie avec le Bluetti AC180. Résultat : 12 heures de PC portable, un frigo compression (tutoriel ici) et une lampe LED toute la nuit. Elle a suivi le PDF pour adapter la section de câble et a évité toute chute de tension.
Brancher chaque composant : câblages et protections
Le schéma PDF segmente le circuit en quatre zones pour simplifier la pose : toiture, traversée de paroi, armoire technique, tableau AC. Chaque zone correspond à un code couleur reconnu par Energies Renouvelables.
- 🟢 Zone 1 : panneaux + supports aluminium (tout savoir)
- 🟡 Zone 2 : passage étanche, voir ventilation obligatoire
- 🔵 Zone 3 : régulateur, fusibles, coupleur séparateur
- 🔴 Zone 4 : convertisseur et sortie AC (définition)
| Action ⚡ | Erreur fréquente ❌ | Solution PDF ✅ |
|---|---|---|
| Polarité | Inversion +/– | Repères rouge / noir |
| Sertissage | Pince inadaptée | Cosse TUV délivrée |
| Étanchéité | Manchon absent | Gaine thermorétractable |
| Masse | Absence de liaison | Bornier cuivre 16 mm² |
Test de mise en service
- 🔌 Déconnecter la sortie AC.
- 📊 Mesurer la tension batterie (≥12,8 V ou 25,6 V).
- ☀️ Brancher les panneaux en plein Soleil Énergie.
- 💡 Vérifier que l’écran LCD du régulateur (fonctionnement) affiche le courant de charge.
- 🔄 Activer le convertisseur et contrôler la fréquence 50 Hz.
Optimiser performance et sécurité du circuit
Un branchement correct n’est qu’une étape. Pour gagner jusqu’à 12 % de production, PhotoVolt Lab recommande :
- 🌤️ Inclinaison saisonnière : +15° en hiver, –10° en été.
- 🧊 Nettoyage mensuel à l’eau tiède (voir refroidissement passif).
- ⚠️ Surveillance surcharge via l’application Bluetooth.
- 🔁 Passage en série 2 × 12 V pour limiter l’intensité sur longue distance.
- 📈 Mise à jour firmware MPPT : +3 % d’efficacité (service Green Power).
| Optimisation 🔧 | Gain estimé 📈 | Coût 💶 |
|---|---|---|
| Tracker portable | +25 % | 160 € (voir test) |
| Passage 24 V | –30 % pertes ohmiques | 0 € (simple re-câblage) |
| Nettoyage mensuel | +4 % | 5 € |
| Firmware MPPT | +3 % | Gratuit |
Entretien annuel : la routine 5 points
- 🔎 Inspection visuelle des joints MC4.
- 🧰 Serrage coupleur batterie (13 N·m).
- 📊 Vérification profondeur de décharge : lire DOD.
- 🔄 Mise à jour du convertisseur : notice.
- 📑 Archivage des courbes de production sur cloud Solaris.
FAQ : schéma panneau solaire 12 V / 24 V
- Quel calibre de disjoncteur pour un kit 24 V 400 W ?
Un disjoncteur DC 25 A temporisé suffit ; la feuille « Protections » du PDF détaille chaque seuil selon la norme EN 62109. - Peut-on mélanger 12 V et 24 V dans le même circuit ?
Oui, via un convertisseur abaisseur 24→12 V dédié aux loads ; évitez le mélange direct pour limiter les chutes de tension. - Le PDF couvre-t-il la revente réseau ?
Une annexe décrit la boucle Enedis 2025 et le rôle d’un onduleur réseau Solaire Direct Hybrid. - Comment calculer le nombre de panneaux ?
Utilisez notre méthode simplifiée : Wc nécessaires = conso journalière / 3,6. Le PDF propose un tableur prêt-à-l’emploi. - Quels outils indispensables ?
Pince à sertir MC4, multimètre True RMS, clé dynamométrique et gants isolants classe 00.
